Strømnettet

Strømnettet utgjør bindeleddet mellom produsenter og forbrukere. Det knytter også det norske kraftsystemet til kraftsystemene i utlandet.
Strømnettet utgjør bindeleddet mellom produsenter og forbrukere. Det knytter også det norske kraftsystemet til kraftsystemene i utlandet.
Strømnettet er viktig infrastruktur Beskrivelse av strømnettet Organisering av strømnettet Statnett SF Nettplanlegging Kraftutveksling

Strømnettet er viktig infrastruktur

De tre grunnleggende funksjonene i kraftforsyningen er:

  • Produksjon
  • Overføring
  • Omsetning

Sikker strømforsyning er avgjørende for et moderne samfunn. I næringsliv, offentlig tjenesteyting og husholdninger regnes sikker tilgang på strøm som en selvfølge. Nesten alle viktige samfunnsoppgaver og -funksjoner er kritisk avhengige av et velfungerende kraftsystem med pålitelig strømforsyning.



Strømnettet ivaretar en av de grunnleggende funksjonene i kraftforsyningen, og er en helt sentral infrastruktur i ethvert moderne samfunn.

Det er ofte store avstander mellom produksjon og forbruk i Norge. Et velutbygd strømnett bidrar blant annet til at strøm kan overføres fra magasinverkene på Sør-Vestlandet og i Nord-Norge til forbruk både i andre deler av Norge og i utlandet.

For å sikre kraftforsyningen i alle situasjoner må strømnettet kunne håndtere variasjonene i forbruk og produksjon av kraft som kan forekomme på kort og lang sikt. Nettet må dimensjoneres både for å håndtere toppene i kraftforbruket, som typisk forekommer på de kaldeste dagene i det kaldeste året, og for å kunne importere tilstrekkelig kraft gjennom en lengre periode, for eksempel i tørrår. I tillegg må nettet ha kapasitet til å frakte strøm ut av en region når forbruket er lavt og strømproduksjonen høy. De store variasjonene i forbruk og produksjon innenlands gir behov for overføringskapasitet mellom ulike landsdeler og mellom Norge og utlandet.

Beskrivelse av strømnettet

Flere nettnivå

Vi skiller mellom transmisjonsnett som opereres av Statnett, regionalnett og distribusjonsnett. Både regionalnettet og distribusjonsnettet er å anse som distribusjonsnett i henhold til EU-regelverket.

Transmisjonsnettet binder sammen store produsenter og forbrukere i et landsdekkende system. Transmisjonsnettet omfatter også utenlandsforbindelsene. Det stilles særskilte krav til operatører av transmisjonsnett. I Norge er det Statnett som opererer transmisjonsnettet.

Transmisjonsnettet er på høyt spenningsnivå, vanligvis på 300 til 420 kV, men i enkelte deler av landet inngår også linjer på 132 kV. Transmisjonsnettet utgjør om lag 11 000 km.

Regionalnettet binder ofte sammen transmisjonsnettet og distribusjonsnettet, og kan også omfatte produksjons- og forbruksradialer på høyere spenningsnivå. Regionalnettet har et spenningsnivå på 33 kV til 132 kV, og utgjør om lag 19 000 km.

Distribusjonsnett er de lokale kraftnettene som vanligvis sørger for distribusjon av kraft til mindre sluttbrukere. Distribusjonsnettet har spenning opp til 22 kV, og man skiller mellom høyspent og lavspent distribusjonsnett. Skillet går på 1 kV, og det lavspente distribusjonsnettet er normalt 400 V eller 230 V for levering til alminnelig forbruk. Det høyspente distribusjonsnettet over 1 kV utgjør om lag 100 000 km.

Større produksjonsanlegg knyttes til transmisjons- eller regionalnettet, mens mindre produksjonsanlegg tilknyttes regional- eller distribusjonsnettet. Store forbrukere, som kraftintensiv industri eller petroleumsvirksomhet, kobles gjerne på transmisjons- eller regionalnettet. Alminnelig forbruk til husholdning, tjenesteyting og småindustri er vanligvis tilknyttet distribusjonsnettet.

Organisering av strømnettet

Statnett SF eier størstedelen av transmisjonsnettet i Norge, og er utpekt som systemansvarlig i det norske kraftsystemet. Statens eierskap i statsforetaket Statnett forvaltes av Olje- og energidepartementet. Om lag 6 prosent av transmisjonsnettet eies av regionale nettselskap, som har virksomhet innen produksjon og omsetning. Slike anlegg leies inn av Statnett (innleieordningen).



Eiermessig skille

EUs tredje energimarkedspakke krever eiermessig skille mellom nett og konkurranseutsatt virksomhet for et selskap som skal kunne sertifiseres som transmisjonssystemoperatør (TSO). TSO tilsvarer begrepet systemansvarlig.

Når tredje energimarkedspakke inlemmes i norsk rett vil Statnett bli underlagt krav om eiermessig skille. Det betyr at anlegg som leies inn av Statnett i dag også omfattes av kravet om eiermessig skille. For de regionale nettselskapene vil kravet innebære en plikt til å overdra anlegg i transmisjonsnettet til Statnett innen en angitt tidsfrist.

Kommuner og fylkeskommuner eier det meste av regionalnettene og lokale distribusjonsnett, men det er noe privat eierskap.

Mange nettselskaper er en del av vertikalt integrerte selskaper, det vil si selskaper som har virksomhet innenfor både kraftproduksjon, kraftoverføring og/eller kraftomsetning. Fra 2021 er det stilt krav om at alle nettforetak skal ha gjennomført selskapsmessig og funksjonelt skille fra annen virksomhet som kan konkurranseutsettes. Kravet vil gjøre skillet mellom marked og monopol mer tydelig. I dag gjelder dette kravet bare for nettselskap med over 100 000 tilknyttede kunder. Det er bare de 7 største selskapene som har over 100 000 nettkunder, og er dermed underlagt krav om selskapsmessig og funksjonelt skille.

Selskapsmessig og funksjonelt skille

Selskapsmessig skille innebærer at nettvirksomhet og produksjons- eller omsetningsvirksomhet skilles ut i egne selskaper. Det stilles også krav til at nettvirksomhet ikke kan eie eller eies av enheter med virksomhet innenfor produksjon eller omsetning av elektrisk energi.

Funksjonelt skille innebærer at personer i ledelsen i nettforetaket ikke kan delta i ledelsen i søsterselskap i konsernet. Morselskap eller kontrollerende eier har innflytelse over de økonomiske rammene til nettforetaket, men kan ellers ikke gi instrukser i den daglige driften eller om investeringsbeslutninger.

Mer om regulering av nettvirksomhet finnes her.

Statnett SF

Statnett er utpekt som systemansvarlig i det norske kraftsystemet. Forskrift om systemansvaret i kraftsystemet (FoS) utdyper at systemansvarlig skal sørge for frekvensregulering, sikre momentan balanse i kraftsystemet, utvikle markedsløsninger som bidrar til en effektiv utvikling og utnyttelse av kraftsystemet, og i størst mulig grad bruke virkemidler som er basert på markedsmessige prinsipper. Systemansvarlig koordinerer driften av kraftsystemet, sørger for fastsettelse av kapasitet til markedet, håndtering av flaskehalser og handel med andre land.



Statnett skal sørge for at kraftsystemet er i balanse til enhver tid og at leveringskvaliteten er tilfredsstillende.

Elektrisitet er ferskvare. Det må til enhver tid produseres like mye strøm som det forbrukes. Dette kalles den momentane balansen i kraftsystemet. Kraftmarkedet er helt sentralt for balansen mellom tilbud og etterspørsel etter kraft. Resultatene fra den daglige prisberegningen i day-aheadmarkedet er grunnlaget for Statnetts planlegging og opprettholdelse av momentan balanse i det påfølgende driftsdøgnet. Den kontinuerlige balanseringen av produksjon og forbruk er svært viktig for driftssikkerheten i systemet. Dersom det oppstår ubalanser, iverksetter systemansvarlig tiltak for å gjenopprette balansen, som å justere produksjonen eller forbruket.

Videre har Statnett en sentral rolle i utvikling og drift av overføringsforbindelsene til utlandet. Dette innebærer blant annet et utstrakt samarbeid med de systemansvarlige selskapene og regulatorene i andre europeiske land. De systemansvarlige samarbeider gjennom den europeiske organisasjonen for systemoperatører, ENTSO-E (European network of Transmission System Operators for Electricity) som blant annet har en rolle i utviklingen av europeisk regelverk for det indre energimarkedet i EU.

kraftlinje

Nettplanlegging

Informasjon om og oversikt over planlagte og igangsatte investeringer i regional- og transmisjonsnettet finnes blant annet i kraftsystemutredningene (KSU). Ordningen med kraftsystemutredninger for regional- og transmisjonsnettet skal bidra til en samfunnsmessig rasjonell utvikling av regional- og transmisjonsnettet gjennom koordinerte, langsiktige vurderinger av kraftsystemets utvikling. Med samfunnsmessig rasjonell og samfunnsøkonomisk lønnsomt legger man til grunn det samme. I arbeidet med kraftsystemutredninger involveres ulike aktører. NVEs forskrift av 7. desember 2012 nr. 1158 om energiutredninger fastsetter krav til innholdet i og utarbeidelsen av kraftsystemutredningene.



Veileder i samfunnsøkonomiske analyser

Veileder i samfunnsøkonomiske analyser

Direktoratet for økonomistyring - DFØ sine nettsider

Veileder i samfunnsøkonomiske analyser

Veileder i samfunnsøkonomiske analyser

Kraftsystemutredningene skal sørge for en systematisk, robust og åpen vurdering av alternative tiltak i nettet.

Kraftsystemutredningene beskriver dagens kraftnett, forbruk og produksjonsdata, nåværende og framtidige overføringsforhold samt forventede tiltak. Det er etablert 18 utredningsområder, 17 regionale og ett for transmisjonsnettet. Det er 17 regionale nettselskap som utarbeider kraftsystemutredninger for ulike deler av regionalnettet, mens Statnett utarbeider kraftsystemutredningen for transmisjonsnettet. Utredningene har en del som er offentlig og en del som av beredskapsmessige grunner er unntatt offentlighet. Den offentlige delen av transmisjonsnettets kraftsystemutredning omtales som Statnetts nettutviklingsplan. Nettutviklingsplanen skal inneholde en overordnet beskrivelse av kraftsystemet med fokus på overføring, forbruk, produksjon og forsyningssikkerhet. I tillegg skal alle forventede nettinvesteringer med alternativer beskrives og begrunnes med bakgrunn i mulige utvikling i behov for overføringskapasitet.

Kraftsystemutredningene er viktige i NVEs arbeid med vurdering av konsesjonssøknader for energianlegg. Før nettselskapene kan sende melding om nye, store kraftledninger, skal det gjennomføres en ekstern kvalitetssikring av selskapets behovsanalyse og en utredning av konseptet.

Kraftutveksling

Kraftutvekslingen med utlandet gir god samlet ressursutnyttelse og økt verdiskaping.

Flere av landene i Norden forventes å få større utvekslingskapasitet til Europa de neste årene jf. figuren under. Den økte integrasjonen med det europeiske markedet gir økt handel med våre naboland og endret kraftflyt i det norske og nordiske kraftsystemet. Totalt kan overføringskapasiteten fra Norden øke med 150 prosent sammenliknet med i dag, dersom alle prosjektene blir realisert. Dette vil tilsvare en økning i teoretisk mulig kraftoverføring fra 50 til 120 TWh per år.

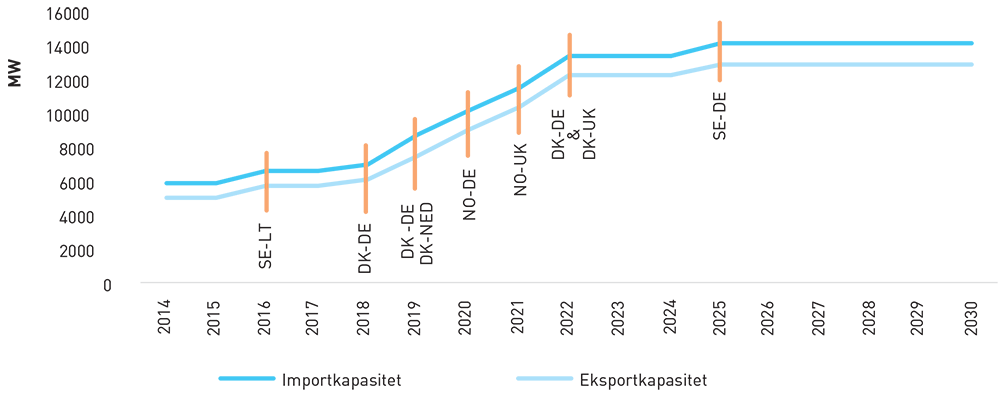

Overføringskapasitet inn og ut av Norden

Last ned som bilde (PNG)

Overføringskapasitet inn og ut av Norden basert på eksisterende forbindelser og TSOenes planlagte prosjekter frem til 2030. Kilde: Statnett, Energinet.dk, Svenska kraftnät, Entso-e, OED

Norges utvekslingskapasitet med utlandet er i dag 6200 MW. Dette tilsvarer om lag 20 prosent av vår installerte produksjonskapasitet. To nye utenlandsforbindelsene til Tyskland og Storbritania er planlagt ferdigstilt i henholdsvis 2019 og 2021, og er på 1400 MW hver. Dette vil øke den samlede norske utvekslingskapasiteten til omlag 9000 MW. Norge vil dermed ha en svært høy andel utvekslingskapasitet sammenliknet med mange av de europeiske landene.

Oppdatert: 12.12.2017
